Hlavné parametre

• Záznamník kvality elektrickej energie pre jedno až trojfázové siete (vyvážené aj nevyvážené, až 25 rôznych zapojení prístroja)
• Plne kompatibilný s triedou presnosti A (podľa IEC 61000-4-30)
• Pre jednosmerné a striedavé siete do 1 000 V (nepriamo stovky GV)
• Menovitý kmitočet sietí DC / 50 / 60 Hz
• Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov a rozsahu)
• 5 napäťových meracích kanálov
• 4 prúdové meracie kanály pre priame meranie na fázach aj strednom vodiči s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (10 typov s možnosťou výmeny za chodu prístroja)
• Meranie pomocou prevodníkov AmpFlex typu A193 a MA194 už od 0,1A vďaka možnosti manuálneho nastavenia rozsahu a citlivosti.
• Rýchlosť vzorkovania až 400 kS/s pre napäťové kanály
• Rýchlosť vzorkovania až 200 kS/s pre napäťové kanály
• Rýchlosť vzorkovania až 2 MS/s pre rázové vlny
• Pre metrológiu 512 vzorkov / periódu s priemerovaním do jednej nameranej hodnoty intervalu (najkratší interval záznamu 200 ms, užívateľsky voliteľný)
• Kompletná lokalizácia firmwaru aj softwaru do českého jazyka

9 paralelných meracích režimov

Možnosť vykonávať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných dát počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždenného záznamu môže odhaliť chybné nastavenie).

• I. Režim priebehov (základný)
  Zobrazenie priebehu napätia a prúdov, tabuľkové hodnoty priemerov, miním a maxím, jednosmerných zložiek, flicker, Fresnelov diagram. Možnosť uloženia až tisícov snímok obrazovky ů snímků obrazovky podľa veľkosti SD karty.
• II. Režim harmonickej analýzy
• Výpočet hodnoty jednotlivých harmonických až do 63-tej. Výpočet smeru toku harmonických zložiek a jeho vplyvu na ohrev neutrálneho vodiča (expertný režim). Vyjadrenie v absolútnej hodnote alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
• Výpočet hodnoty jednotlivých medzi-harmonických (interharmonické) až do 62-hej
• III. Režim výkonové analýzy
  Výpočet činného, jalového aj zdanlivého výkonu (W, VA, var), Meranie a záznam účiiníka cos θ, tan θ, PF, DPF
• IV. Režim záznamu energie, wattmeter
• Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie). Výpočet nákladov podľa zadaných tarifov a mien. Možno konfigurovať ako viactarifový elektromer.
• V. Režim záznamu
  Dlhodobé sledovanie a zaznamenávania parametrov siete. Záznam strednej, minimálnej a maximálnej hodnoty.  V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 200 ms do 2 h. Programovateľné začiatky a konce záznamov s vlastným pomenovaním. Možnosť záznamu až  900 rôznych parametrov.
• VI. Režim prechodných javov
  Umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy atď. Možnosť zachytenia dejov od 2,5 μS. Jednorázovo je možné zaznamenať až 1000 dejov v jednom intervale. Celkový počet je obmedzený len veľkosťou SD karty. Zachytenie rázovej vlny (napr. po údere bleskom) o dĺžke 500 ns a veľkosti až 12 kV.
• VII. Režim rozbehových prúdov
  Funkcia INRUSH pre meranie rozbehových prúdov s dĺžkou trvania až 30 min (10 min vrátane priebehov + TRMS hodnota, 30 min iba TRMS hodnota)
• VIII. Režim alarmov
  Prekročenie nastavených medzí (štart, doba trvania, čas a dátum výskytu, ...). Záznam až 20 000 alarmov v jednom intervale, 40 rôznych konfigurovateľných typov (medzí)
• IX. Režim monitorovania
  Slúži na sledovanie parametrov podľa normy STN EN 50 160. Konfigurácia sa vykonáva pomocou SW v PC

Ďalšie užitočné funkcie

• Priamym tlačidlom na tele prístroja je možné urobiť v akejkoľvek chvíli snímku alebo sériu snímok aktuálnej obrazovky vrátane dát pri zhotovenej snímke. Ukladať možno tisíce snímok, celkový počet je obmedzení iba veľkosťou SD karty.
• Integrovaná nápoveda v prístroji pomôže s popisom skratiek alebo značiek na aktuálnom dislpleji. Môže byť aj viacstránková

• Vstavaný GPS prijímač pre synchronizáciu času a dátumu. Čas možno synchronizovať ako z GPS tak pomocou sieťového protokolu NTP.

Komunikácia, konfigurácia a software

• Prístroj možno konfigurovať lokálne aj vzdialene pomocou celého radu rozhraní a implementovaných funkcií.
• Software PAT3^® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (narp. MS Excel). Taktiež umožňue komunikáciu s analyzátorom  reálnom čase a jeho konfiguráciu.
• Software DataView^®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest meraní, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalšíc aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.
• Integrovaný webový server umožňujúci ovládanie a konfiguráciu prístroja pomocou bežného prehliadača (pomocou VNC). Ovládanie je tak možné z PC, telefónu alebo tabletu s OS Windows, Android alebo iOS

Komunikácia, ukladanie dát a software

• Umožňuje online komunikáciu a stiahnutie dát cez bezdrátovú sieť
• Štandardná frekvencia 2,4 GHz (802.11 b/g)
• Možnosť prepojenia s PC, mobilným telefónom alebo tabletom OS Windows, Android alebo iOS

• Pripojenie do LAN siete pre vzdialenú správu prístroja
• Ethernet 100 Mbps

• Slot na SD karty (SDSC, SDHC, SDXC) do veľkosti až 64 GB
• Možnosť jednoduchej výmeny karty na prednej strane displeja

• Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
• Automatické spojenie s prístrojom pri opakovanom pripojení

• Rozhranie USB (A) HOST pre pripojenie flash disku
• Možnosť priameho klonovania dát na pripojený flash disk. Namerané dáta nie je potreba sťahovať do PC, môžu byť kopírované priamo na mieste merania

Prevedenie a fyzické parametre

• Integrovaný priemyslový Li-Ion akumulátor s kapacitou 5 700 mAh
• Doba prevádzky na plne nabitý akumulátor 6-10 h (podľa nastavenia prístroja)
• Napájanie z externého adaptéru do 260V v CAT III alebo až 1000 V AC/DC v CAT IV (podľa modelu alebo ako voliteľné príslušenstvo)
• Farebný grafický dotykový displej 7" (18cm) s LED podsvietením s nastavením jasu a kontrastu. Pozorovací uhol 85° vo všetých uhloch
• Robustná konštrukcia, ergonomický design
• Možnosť uzamknutia pomocou zámky Kensington
• Elektrická bezpečnosť 1000V / CAT IV
• Vysoký stupeň krytia IP54
• Mechanická odolnosť na pád z 1  m
• Prevádzková teplota -5 až 45 °C
• Rozmery: 200 × 285 × 55 mm (bez snímačov)
• Hmotnosť: približne 2 kg

• Záruka na hlavný píístroj: 36 mesiacov

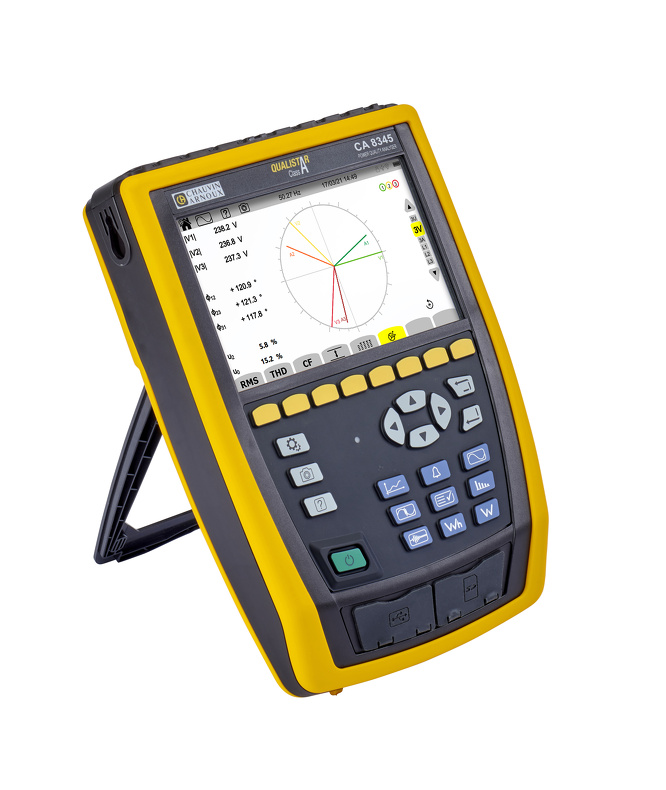

• Analyzátor siete C.A 8345

bez kliešťových prevodníkov,
5 ks predlžovacie vodiče s banánikmi, 5 ks krokosvorka, 5 ks navíjacie púzdro, sada farebných krúžkov, užívateľský SW, USB kábel, SD karta, napájací zdroj/nabíjačka PA40W-2 (100...260V), batéria, taška, remienok na ruku a návod na obsluhu v českom jazyku
