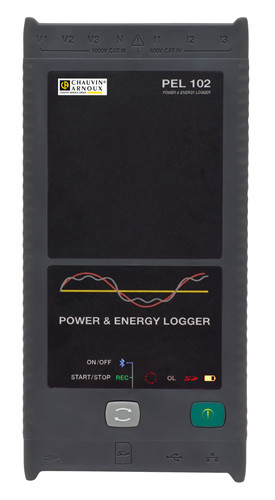

Chauvin Arnoux PEL 102 - Trojfázový analyzátor siete

Záznamník kvality elektrickej energie PEL102

Prístroje PEL 102 a PEL 103 sú záznamníkmi kvality elektrickej siete, ktoré umožňujú meranie a záznam výkonov a energií vo väčšine elektrických sústav. Merania sa uskutočňujú pomocou 3 snímačov prúdu a napäťových vstupov. Umožňujú zobrazenie širokej škály parametrov siete a ich záznam na pamäťovú kartu pre neskoršie vyhodnotenie. Sú vybavené všetkými bežnými komunikačnými rozhraniami pre lokálne aj vzdialené ovládanie, nastavenie a stiahnutie dát. Ovládanie je možné aj pomocou mobilnej aplikácie pre telefóny a tablety s OS Android. Model PEL 103 je vybavený displejom so zobrazením najdôležitejších parametrov. Napájanie je možné priamo z meranej inštalácie a prístroje sú vybavené magnetmi na uchytenie na dvere rozvádzača.

Hlavné parametre

Ikona - Čip 40x40
  • Záznamník kvality elektrickej energie pre jedno až trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
  • Pre jednosmerné a striedavé siete do 1 000 V
  • Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
  • Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
  • 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
  • Trieda presnosti merania napätia 0,2%
  • Rýchlosť vzorkovania 128 vzorkov/ periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s). Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
  • Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktiívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
  • Meranie a záznam účiníkua cos θ, tan θ, PF
  • Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonickej

Ďalšie funkcie a parametre

  • Záznam strednej, minimálnej a maximálnej hodnoty. V každom uloženom vzorku je údaj o extrémnych hodnotách min a max za vzorkovacíiu periódu
  • Programovateľné začiatky a konce záznamovů s vlastným pomenovaním
  • Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel). Taktiež umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacero prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

Komunikácia a ukladanie dát

Ikona - Bluetooth 40x40
  • Bluetooth rozhranie pre komunikáciu s aplikáciou v mobilnom telefóne alebo tablete s OS Android
  • Zobrazenie meraných dát v reálnom čase
  • Kontrola nastavenia prístroja bez nutnosti pripojenia PC
Ikona - LAN 40x40
  • Pripojenie do LAN siete pre vzdialenú správu prístroja
  • Súčasné pripojenie viacero zariadení PEL súčasne k jednému PC
  • Zobrazenie meraných dát v reálnom čase z viacerých zariadení PEL súčasne
Ikona - USB 40x40
  • Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
  • Automatické spojenie s prístrojom pri opakovanom pripojení
Ikona - SD 40x40
  • Slot na SD karty do veľkosti až 32 GB
  • Možnosť jednoduchej výmeny karty pre načítanie v čítačkách kariet v PC

Prevedenie a fyzické parametre

Ikona - Bateria 40x40
  • Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
  • Integrovaný NiMH akumulátor pre preklenutie krátkych výpadkov (doba prevádzky cca 30 min)
  • Zadná časť prístroja so silnými integrovanými magnetmi na uchytenie na dverách rozvádzača
  • Robustná konštrukcia, ergonomický design
  • Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytia IP54
  • Mechanická odolnosť na pád z 1  m
  • Prevádzková teplota 0 až 50 °C
  • Rozmery: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačov)
  • Hmotnosť0,95 kg
  • Záruka na hlavný prístroj: 24 mesiacov

Obsah balenia:

Záznamník PEL102,
bez kliešťových prevodníkov,
4 ks meracie vodiče Ø4 mm - dĺžka 3 m,
4 ks krokosvorka Ø4 mm,
sada farebných krúžkov, SD karta 2 GB, adaptér USB/SD, USB kábel, software PEL Transfer, kapsa a návod k obsluhe v českom jazyku
