Metrel A 1532 - EVSE adaptér

doprava zdarma

skladom



Číslo produktu: A1532
Žiadosť o cenovú ponuku: e-mail: mercontrol@mercontrol.sk
Naša cena bez DPH : 347,00 €
Naša cena s DPH (20 %):
416,40 €

do košíka:
  ks

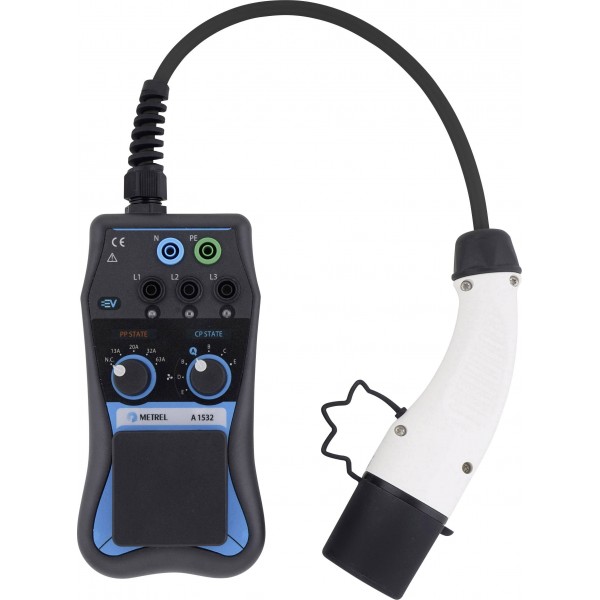

Metrel A 1532 - EVSE adaptér

Adaptér A 1532 EVSE je špeciálne príslušenstvo určené na testovanie nabíjacích staníc pre elektromobily (EVSE), ktorý pracuje s vybranými prístrojmi pre testovanie elektrických inštalácií zn. Metrel.
Zostava prístroja EurotestXC MI 3125 a adaptéra A1532 je ideálnym riešením pre kontrolu elektrickej bezpečnosti a funkčných skúšok nabíjacích zariadení typu EVSE pre elektromobily. Nabíjacoe stanice musia byť vybavené nabíjacou zásuvkou Mennekes typ 2 mode 3. Tieto zásuvky obsahujú dva signálne kontakty, PP (Proximity Pilot) a CP (Control Pilot), ktoré indikujú pripojenie elektromobilu k nabíjacej stanici, maximálnu prúdovú zaťažiteľnosť nabíjecieho kábla elektromobilu.
Adaptér je určený ako príslušenstvo k prístroju MI 3152 EurotestXC.
V prípade, že je adaptér prepojený s prístrojom MI 3152 EurotestXC v režime AUTO-SEQUENCE®, bude nabíjacia stanice EVSE kompletne otestovaná (krok za krokom) elektricky a aj funkčne stlačením jedného tlačidla. Súčasťou autosekvencie je aj meranie napätia generovaného stanicou, automatický test impedancie všetkých prúdových slučiek a test parametrov RCD.
Na výstupe pre EurotestXC je fáza L1.

EVSE adaptér po pripojení ku kontrolovanej nabíjacej stanici (obr. dole) simuluje pripojený elektromobil. Parametre signálnych kontaktov PP a CP je možné nastaviť ovládacími prvkami na adaptére. EurotestXC cez pripojený adaptér A1532 meria a vyhodnocuje odozvu EVSE.
Kontrola bezpečnosti EVSE môže zahŕňať aj meranie parametrov špeciálnych prúdových chráničov typu EV reagujúcích na usmernené impulzné poruchové prúdy s DC složkou >6 mA, ak sú v nabíjacích staniciach použité.


Parametre:

Vstupné napätie 400 V (3 fáze)
Frekvencia 50 Hz
Merací prúd 13 A, 20 A, 32 A, 63 A
Meracia zásuvka typ 2
Režim pripojenia MODE 3 podľa EN 61851-1 ed. 2
Kategoria prepätia CAT II 300V
Krytie prístroja IP40
Trieda ochrany II (dvojitá izolácia)
Rozery 200 x 100 x 70 mm
Hmotnosť 0,82 kg
Rozsah pracovných teplôt 0 ... 40 °C


Rozsah dodávky:

  • Adaptér A1532
  • Návod na použivanie
  • Puzdro na adaptér
  • Záručný list
  • Kartónový obal
