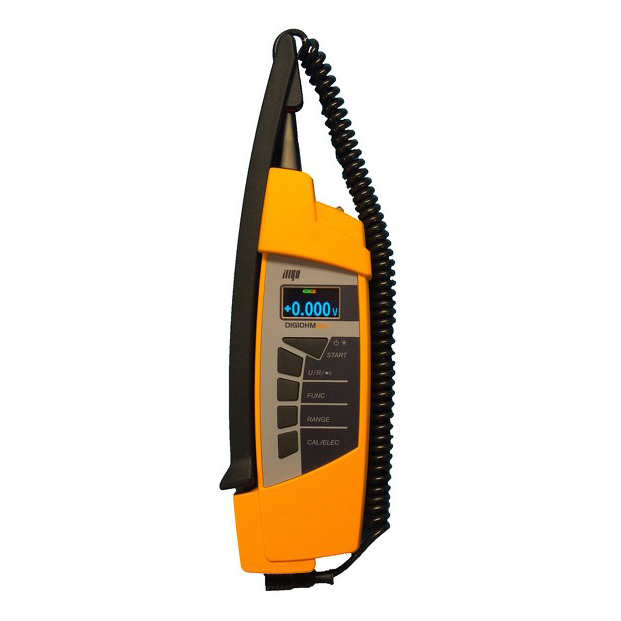

Úvod » Revízne prístroje » ILLKO DIGIOHMpro - Merač prechodového odporu
je přístroj určený především k měření malých přechodových odporů při revizích elektrických zařízení. Aby však byla rozšířena jeho využitelnost, byl doplněn řadou dalších funkcí.

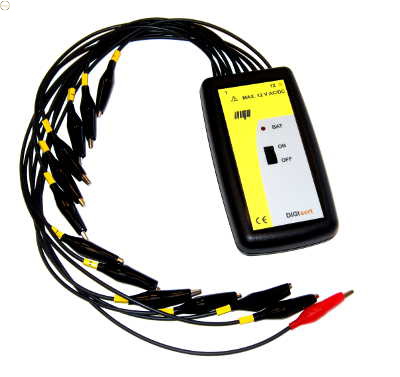

Mezi zajímavé funkce patří indikátor elektrického pole s akustickou i optickou signalizací síly pole. Pomocí indikátoru lze vyhledávat například vodiče pod napětím, určovat beznapěťový stav elektrických zařízení a podobně. Další netradiční funkcí je DIGISORT – rozlišovač žil ve vícežilových neoznačených kabelech nebo svazcích. Na vývody žil vícežilového kabelu se připojí očíslované krokosvorky tzv. vysílače a měřicí přístroj (přijímač) potom na displeji zobrazí číslo žíly, které se dotýká jeho měřicí hrot.
Použití, vlastnosti:
- měření odporů 0,000 ÷ 200 Ω
- měření AC napětí do 460 V, DC napětí do 650 V
- indikace fázového vodiče
- bezkontaktní indikace vodiče pod napětím
- umožňuje určit sled fází
- nový systém uložení měřicích hrotů v přepravní poloze je patentově chráněn
- vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
- možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
- možnost nabíjet akumulátory přímo v přístroji
Technické parametry:
Měření odporů
Rozsah měření / chyba měření | 0,000 Ω ÷ 4,000 Ω / (3% z MH + 5 D)* 4,00 Ω ÷ 20,00 Ω / (2% z MH + 5 D)* 20,0 Ω ÷ 200,0 Ω / (2% z MH + 4 D)* |
Rozlišovací schopnost | 0,001 Ω / 0,01 Ω / 0,1 Ω |
Měřicí proud | ≥ 200 mA při měřeném odporu ≤ 2 Ω |
Měření napětí AC, DC
Rozsah měření AC / chyba měření (TRMS, kmitočt. rozsah: 48 ÷ 52 Hz) |
0,000 V ÷ 2,000 V / (2% z MH + 6 D)* 2,00 V ÷ 30,00 V / (2% z MH + 6 D)* 30,0 ÷ 460,0 V / / (2% z MH + 6 D)* |
Rozsah měření DC / chyba měření | 0,000 V ÷ 2,000 V / (2% z MH + 5 D)* 2,00 V ÷ 43,00 V / (2% z MH + 5 D)* 43,0 ÷ 650,0 V / / (2% z MH + 5 D)* |
Rozlišovací schopnost | 0,001 V / 0,01 V / 0,1 V |
Všeobecně
Napájení | 4 ks AAA (LR03) alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V |
Displej | OLED, vícebarevný, grafický |
Třída ochrany | II (dvojitá izolace) |
Přepěťová kategorie | CAT III / 300 V (návleky hrotů nasazeny) CAT II / 300 V (návleky hrotů sejmuty) |
Stupeň znečištění | 2 |
Krytí | IP 43 |
Rozměry | asi 260 x 70 x 40 mm |
Hmotnost (včetně baterií a měř. hrotu) | asi 0,36 kg |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky: měřicí přístroj, stáčený měřicí vodič s měřicím hrotem, pouzdro, kalibrační list, záruční list, návod k používání, kartónový obal
Volitelné příslušenství:
P 5050 | Nabíječka akumulátorů |
P 5060 | Sada 4 ks NiMH akumulátorů AAA |
P 2011 | Spojovací vodič bezpečnostní, černý, 2 m |
P 3011 | Měřicí hrot bezpečnostní černý |
P 4011 | Krokosvorka bezpečnostní černá |
