ILLKO P 8010 - Kliešťový adaptér

skladom



Číslo produktu: P8010
Výrobca: ILLKO
260,00 €
Naša cena bez DPH : 252,00 €
Naša cena s DPH (20 %):
302,40 €

do košíka:
  ks

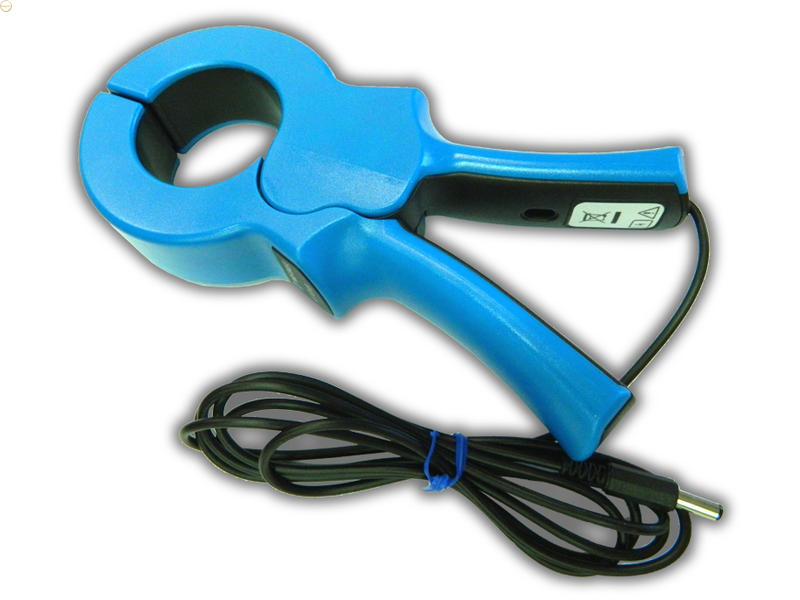

ILLKO P 8010 - Kliešťový adaptér

Tieto kliešte je možné používať s prístrojom REVEXprofiII a REVEXplus.

Po zakúpení adaptéra P8020 je možné tieto kliešte pripojiť k prístroju Metrel Eurotest a merať tak prúdy rovnako ako pomocou klieští Metrel A1018.

P 8010 sú prúdové kliešte so zvýšenou citlivosťou a s prúdovým výstupom. Môžu byť pripojené k akémukoľvek meradlu, ktorý má zodpovedajúci prúdový vstup.

Vlastné merací transformátor je zatvorený v plastovom kryte, výstup je vyvedený u A1018 do bezpečnostných banánikov Ø 4 mm a u P 8010 do špeciálneho konektora.

Technické parametre:
Menovitý prúd 1000 A
Prevod 1000: 1
Výstup 1 mA / A
bezpečnostný banánik priemer 4 mm (A 1018)
špeciálny konektor (P 8010)
Menovitý zaťažovací odpor RL 1 Ω
Rozsah merania 0,001 A ÷ 1200 A
Výstupný prúd 1 uA ÷ 1,2 A
Frekvenčný rozsah 40 Hz ÷ 5 kHz
Zaťažovacia impedancia ≤ 10 Ω
Trvanie merania pri 1000 A trvalo (pre f <1 kHz)
Trvanie merania pri 1200 A 40 min. meranie / 20 min. prestávka
Merané napätie max. 600V
Neistota merania a neistota fázy (pri RL = 1 Ω):
Primárny prúd [A] 0,1 m ÷ 100 m 0,1 ÷ 1 1 ÷ 10 10 ÷ 100 100 ÷ 1200
Neistota výstupného prúdu [%] ≤ 3 ≤ 2 ≤ 1,2 ≤ 1 ≤ 0,5
Neistota fázy [°] nedef. nedef. ≤ 2,2 ≤ 1 ≤ 0,7
Vplyv susedného vodiče <1 mA / A pre F = 50 Hz
Vplyv polohy vodiče <0,3% pre f <400 Hz
Vplyv záťaže 1% a 1 ° pre RL = 2 Ω až 10 Ω
Vplyv DC prúdového offsetu <2,5% pri IDC <30 A
všeobecne:
Pracovná teplota -10 ° C ÷ 50 ° C
Roztvorenie klieští 52 mm
Max. rozmery meraného vodiča okrúhly priemer 50 mm
1 x plochý vodič 50 mm x 5 mm
4 x plochý vodič x 30 mm x 5 mm
Prepäťová kategória CAT III / 600V
Trieda ochrany II (dvojitá izolácia)
Stupeň znečistenia 2
Rozmery 220 mm x 120 mm x 48 mm
Hmotnosť 600 g
Horľavosť plastového puzdra UL94 - UV1
Rozsah dodávky:
Kliešťový prístroj A1018 alebo P 8010 (podľa objednávky)
Návod na používanie
záručný list
kalibračný protokol
