Úvod » Revízne prístroje » ILLKO ZEROLINE 60 - Digitálny tester impedancie slučky

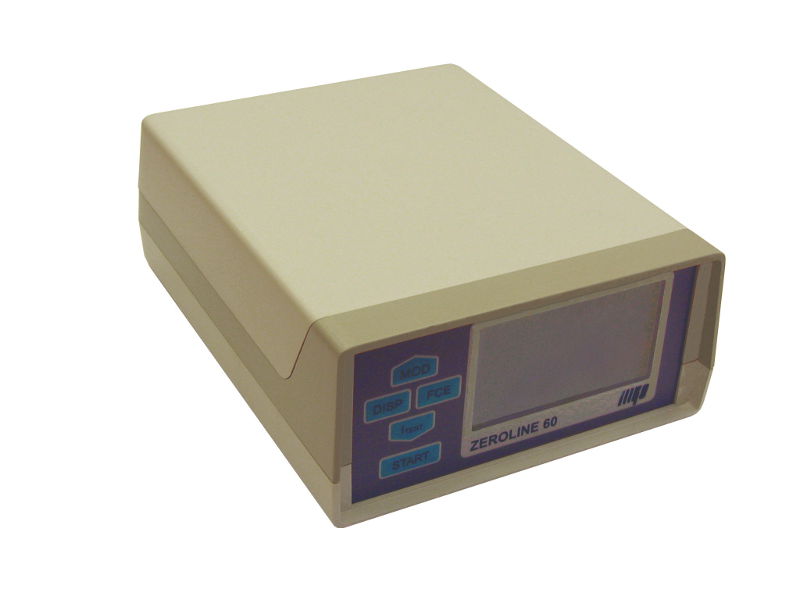

ILLKO ZEROLINE 60 - Digitálny tester impedancie slučky

AK STE NAŠLI NIŽŠIU CENU DÁME VÁM LEPŠIU PONUKU !

doprava zdarma

skladom



Skladom: 1 ks
Dostupnosť: Termín dodania do 2 - 3 dní
Číslo produktu: 171
Výrobca: ILLKO
Naša cena bez DPH : 1 030,00 €
Naša cena s DPH (20 %):
1 236,00 €

do košíka:
  ks

ILLKO ZEROLINE 60 - Digitálny tester impedancie slučky

velmi přesný měřič impedance poruchové smyčky. Měří také impedanci sítě, napětí a frekvenci. Zobrazení hodnoty zkratového proudu.

Špecifikácia:impedancia slučky do 5 W s rozlíšením 0,001W, merací prúd 10/20/30A , Skratový prúd do 23kA

Rozsah dodávky:

  • Přístroj ZEROLINE 60
  • Měřicí kabel šestižilový
  • Krokosvorka černá
  • Krokosvorka žlutozelená
  • Měřicí hrot černý
  • Měřicí hrot modrý
  • Řemen pro zavěšení na krk
  • Kalibrační list
  • Záruční list
  • Návod k používání

Technické parametry:

Skutečná impedance smyčky

 Rozsah měření  0,000 ÷ 1,500 Ω (měřicí proud = 30 A)
 0,000 ÷ 3,000 Ω (měřicí proud = 20 A)
 0,000 ÷ 5,000 Ω (měřicí proud = 10 A)
 Jmenovitý rozsah dle ČSN EN 61557  0,038 ÷ 1,500 Ω (měřicí proud = 30 A)
 0,040 ÷ 3,000 Ω (měřicí proud = 20 A)
 0,060 ÷ 5,000 Ω (měřicí proud = 10 A)
 Rozlišovací schopnost  0,001 Ω
 Základní chyba měření  ± (2% z MH + 8 D)* (měřicí proud = 30 A)
 ± (3% z MH + 8 D)* (měřicí proud = 20 A)
 ± (3% z MH + 10 D)*(měřicí proud = 10 A)
 Pracovní chyba měření  ± (3% z MH + 10 D)* (měřicí proud = 30 A)
 ± (4% z MH + 10 D)* (měřicí proud = 20 A)
 ± (4% z MH + 15 D)* (měřicí proud = 10 A)
 Měřicí proud (při napětí 230 V)  nastavitelný: 10 A, 20 A, 30 A


Impedance smyčky (rychlé měření)

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,20 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (3% z MH + 5 D)*
 Pracovní chyba měření  ± (4% z MH + 5 D)*
 Měřicí proud (při napětí 230 V)  10 A


Impedance smyčky bez vybavení proudového chrániče

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,42 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (5% z MH + 8 D)*
 Pracovní chyba měření  ± (6% z MH + 10 D)*
 Měřicí proud (při napětí 230 V)  10 A


Skutečná impedance sítě

 Rozsah měření  0,000 ÷ 5,000 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,057 ÷ 5,000 Ω
 Rozlišovací schopnost  0,001 Ω
 Základní chyba měření  ± (2,5% z MH + 10 D)*
 Pracovní chyba měření  ± (3,5% z MH + 15 D)*
 Měřicí proud (při napětí 230 V / 400 V)  10 A / 18 A


Impedance sítě (rychlé měření)

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,20 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (3% z MH + 5 D)*
 Pracovní chyba měření  ± (4% z MH + 5 D)*
 Měřicí proud (při napětí 230 V / 400 V)  10 A / 18 A


Zkratový proud

 Rozsah měření  2,3 A ÷ 23 kA
 Rozlišovací schopnost  0,1 / 1 / 10 A
 Základní chyba měření  ± (zákl. chyba měření impedance + 2 D)*
 Pracovní chyba měření  ± (prac. chyba měření impedance + 2 D)*


Napětí L-PE, L-N, L-L

 Rozsah měření  200 ÷ 440 V
 Rozlišovací schopnost  1 V
 Základní chyba měření  ± (2% z MH + 3 D)*
 Pracovní chyba měření  ± (3% z MH + 5 D)*


Kmitočet

 Rozsah měření  48,00 ÷ 52,00 Hz
 Rozlišovací schopnost  0,01 Hz
 Základní chyba měření  ± (2% z MH + 10 D)*
 Pracovní chyba měření  ± (3% z MH + 10 D)*


Všeobecně

 Napájení  200 ÷ 440 V / 50 Hz
 Třída ochrany  II (dvojitá izolace)
 Kategorie přepětí  CAT III / 300 V
 Stupeň znečištění  2
 Krytí  IP 40
 Rozměry  150 x 190 x 70 mm
 Hmotnost  asi 1,6 kg

* MH značí měřenou hodnotu, D značí digit
