LKZ-720 - Vyhľadávačka káblov

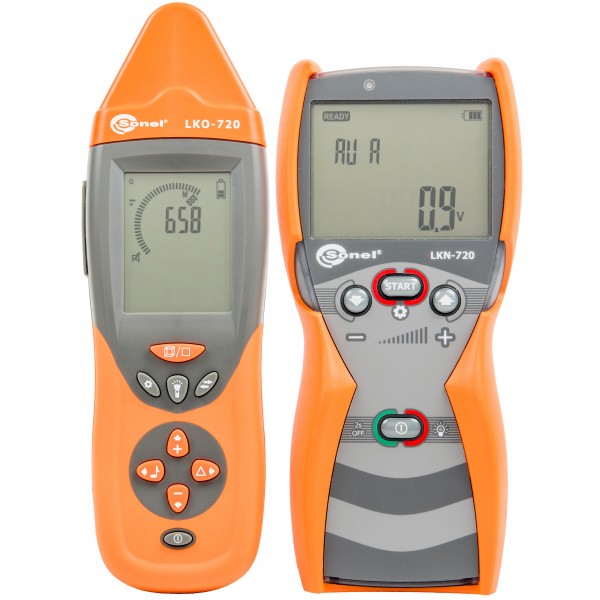

LKZ-720 od výrobcu Sonel je určený na vyhľadávanie vodičov v rôznych prostrediach akými sú betón, tehly, drevo, aj pod napätím bez toho, aby bolo nutné odpojiť akékoľvek zariadenie od testovanej siete. Sada sa skladá z vysielača LKN-720 + prijímača LKO-720.



Použitie LKZ-720:

• Je určený pre detekciu káblov a vodičov v rôznych prostrediach (betón, tehly, drevo, pôda, a pod.) v živých aj neživých obvodoch (nie je nutné odpájať napájanie z testovanej siete).
• Veľmi široké využitie prístroja
• Umožňuje sledovanie podzemných káblových trás v dĺžke do 500m a do hĺbky až 2m

Možnosti detekcie káblov a vodičov (živých aj neživých):

• Detekcia vodičov v stenách, stropoch a podlahách (50/60Hz)
• Určenie prerušených vodičov.
• Sledovanie inštalačných trás v celej budove.
• Detekcia zásuviek a vypínačov v inštalácii budovy.
• Vyhľadanie skratov medzi vodičmi.
• Sledovanie trás tienených káblov.
• Sledovanie trás vodičov umiestnených v kovových rúrkach.
• Identifikácia poistiek a ističov v rozvádzačoch.
• Sledovanie podzemných káblových trás (dĺžka max.500, hĺbka max.2m).
• Sledovanie vodovodných, vykurovacích a plynových potrubí.
• Bezkontaktná detekcia vodičov pod napätím.

Ďalšie funkcie detektora vodičov:

• Indikácia úrovne prijímaného signálu na grafickom LCD displeji prijímača a pomocou akustických signálov
• Prevádzka vysielača širokom rozsahu menovitého napätia, až do 500 Vrms
• Meranie napätia na objekte do 500 Vrms,
• Tri úrovne zosilnenia signálu vysielača
• Funkcia 3D v prijímači - detekcia smeru toku prúdu a presné umiestnenie objektu
• Fázový detekčný režim
• K prijímaču je možné priradiť až 4 vysielače súčasne na nájdenie komplikovaných prerušení, alebo na identifikáciu vodičov v komplexnej kabeláži
• svietidlo s jasnou LED
• zásuvka pre pripojenie slúchadiel k prijímaču
• podsvietený LED displej pre prácu v tme
• tvale zobrazený stav nabitia batérie
• zobrazenie priradenia konkrétneho vysielača na prijímač
• automatický alebo manuálny výber prevádzkových režimov vysielača
• päť režimov práce prijímača / vysielača - prúdový režim, napäťový režim, prúdovo - napäťový režim, identifikácia fázy, výkonový režim (uzavretý obvod bez napätia), detekcia poistiek a ističov, indukčný režim kliešťami, lokalizácia 50/60Hz elektr. vyžarovania (neon)

• aktualizácia softvéru cez USB
• voliteľné príslušenstvo umožňuje presnú lokalizáciu - napríklad kontaktné alebo bezkontaktné sondy, vysielacie a prijímacie kliešte, ďalší vysielač.


Ďalšia technická špecifikácia:

• Druh izolácie: dvojitá, podľa EN 61010-1
• Bezpečnosť: CAT III 600V podľa podľa EN 61010-1
• Krytie vysielača podľa podľa EN 60529: IP67
• Krytie prijímača podľa podľa EN 60529: IP40
• Napájanie vysielača: štyri AA alkalické batérie alebo štyri nabíjateľné batérie NiMH (AA)
• Napájanie prijímača: 6LR61 9 V alkalické batérie.
• maximálny dosah prijímača (režim "I") 2m do hĺbky, 500 do dĺžky

• dosah bezkontaktnej detekcie el. poľa max: 20 cm (vo vzduchu), 5 cm (v betóne)
• Rozmery vysielača: 221 x 102 x 62 mm.
• Hmotnosť vysielača: cca 700 g
• Rozmery prijímača: 245 x 77 x 52 mm
• Hmotnosť prijímača: cca 400 g
• Prevádzková teplota: -10 ... +50 ° C.

Štandardné príslušenstvo detektora (obsah balenia):

Krokosvorka K02; červená (WAKRORE20K02)
Krokosvorka K02; modrá (WAKROBU20K02)
Zemná sonda (tyč); 26 cm (WASONG26)
Merací hrot s banánikový vstupom, modrý (WASONBUOGB1)
Merací hrot s banánikový vstupom, červený (WASONREOGB1)
Testovací kábel s banánikom, 20 m; červený (WAPRZ020REBB)
Testovací kábel s banánikom, 1,2 m; červený (WAPRZ1X2REBB)
Testovací kábel s banánikom, 1,2 m; modrý (WAPRZ1X2BUBB)
Puzdro na prenášanie M6 (WAFUTM6)
