Lutron DT 2259 - Stroboskop / otáčkomer

+ doprava zdarma

doprava zdarma

skladom



Výrobca: Lutron
Žiadosť o cenovú ponuku: e-mail: mercontrol@mercontrol.sk
207,00 €
Naša cena bez DPH : 197,00 €
Naša cena s DPH (20 %):
236,40 €

do košíka:
  ks

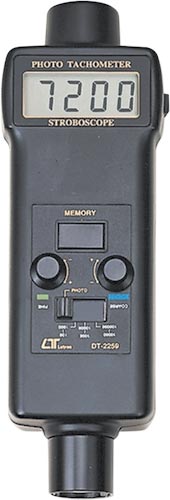

Lutron DT 2259 - Stroboskop / otáčkomer

Digitálny stroboskop / fototachometr DT-2259 umožňuje presné bezkontaktné meranie otáčok a vykonávanie kontrol u motorov, hriadeľov, ozubených súkolí, zotrvačníkov, generátorov a ostatných častí strojných zariadení. Namerané hodnoty sú odpočítané na digitálnom displeji. Oproti typu DT-2239 je navyše ľahký, príručný as batériovým napájaním.

LUTRON DT-2259

Merací rozsah 100 ÷ 100 000 RPM
Rozlíšenie do 1 000 RPM 0,1 ot / min, nad 1 000 RPM 1 ot / min
Presnosť ± (0,1% + 2 číslice)
Zdroj svetla vysoko účinná oranžová LED lampa
Trvanie záblesku 50 ÷ 1 000 mikrosekúnd
Časová základňa kremenný kryštál
Displej LCD, 5 číslic, výška číslic 10 mm
Napájanie batérie 4 x 1,5 V, typ AA
Rozmery 215 x 65 x 38 mm
Hmotnosť 300 g



Ďalšie vlastnosti

  • Funkcie prístroja riadená vstavaným mikroprocesorom.
  • Zabudovaný fototachometr je vybavený pamäťou poslednej hodnoty a funkciami MIN a MAX (minimálne a maximálne hodnoty)



Stroboskopy sú elektronické, dnes väčšinou digitálne prístroje pre presné meranie rýchlosti otáčania bez kontaktu s rotujúcou súčasťou.

Princíp stroboskopu

Stroboskopy využívajú odlišného princípe merania než otáčkomery .

Základom stroboskopu je výkonná halogénová výbojka (v niektorých batériových prístrojoch nahradená výkonnou LED lampou), ktorá vysiela intenzívne veľmi krátke záblesky prerušovaného svetla. Frekvenciu týchto zábleskov možno riadiť, obvykle sa pomaly postupne zvyšuje. Tzv. stroboskopický jav spôsobuje, že vďaka zotrvačnosti ľudského oka sa pri blízkosti frekvencia zábleskov a rýchlosti otáčania pozorovaného objektu jeho pohyb zdanlivo spomaľuje, až pri úplnom vyrovnaní frekvencie a otáčok sa úplne zastaví. V tomto momente je možné odpočítať presnú rýchlosť otáčania na displeji prístroja, na ktorom sa zobrazuje frekvencia zábleskov. Táto presnosť je vzhľadom na použitie kryštálom riadeného oscilátora vysoká.

Z vyššie popísaného princípu merania vyplýva niekoľko skutočností a rozdielov proti meranie otáčok bezkontaktnými otáčkomery:

  1. Na merané rotujúce súčasti nie je potrebná žiadna odrazka. Je však potrebné, aby sa na rotujúce ploche vyskytoval nejaký Markant, ktorý je možné sledovať (drážka, nejaká súčiastka, výstupok pod, alebo je možné vytvoriť značku treba fixkou, kriedou alebo akýmkoľvek iným vhodným spôsobom).
  2. Vzhľadom k princípu merania je dobré si uvedomiť, že k zdanlivému "zastavenie" rotujúce súčasti dochádza nielen pri zhodné frekvencii, ale aj pri každom jej násobku. To znamená, že môžeme omylom namerať dvojnásobnou, trojnásobnou alebo viacnásobnú rýchlosť otáčania. Aby sme túto víceznačnost meranie vylúčili, je vhodné vždy začať s bezpečne nízkou frekvenciou zábleskov stroboskopu a túto postupne plynule zvyšovať. Rovnako môžeme zo skúsenosti vylúčiť nameranú rýchlosť otáčok, ak nie je technicky reálna a / alebo je násobkom očakávané.
  3. Vzhľadom k veľmi krátkym zábleskom treba veľmi intenzívne zdroj svetla. Ten poskytujú skôr výkonné halogénové, napr xenónové výbojky ako stroboskopy s LED lampou. Tam, kde je to možné, voľte preto radšej stroboskop vybavený týmto svetelným zdrojom aj za cenu toho, že vyžaduje prívodný sieťový kábel. Pri meraní v nepriaznivých svetelných podmienkach (vyššia úroveň okolitého osvetlenia) alebo pri väčších vzdialenostiach ostatne ani nič iné nezostáva.
  4. Niektoré stroboskopy umožňujú merať okrem otáčok aj niektoré ďalšie parametre, napr fáze a oneskorenia.
