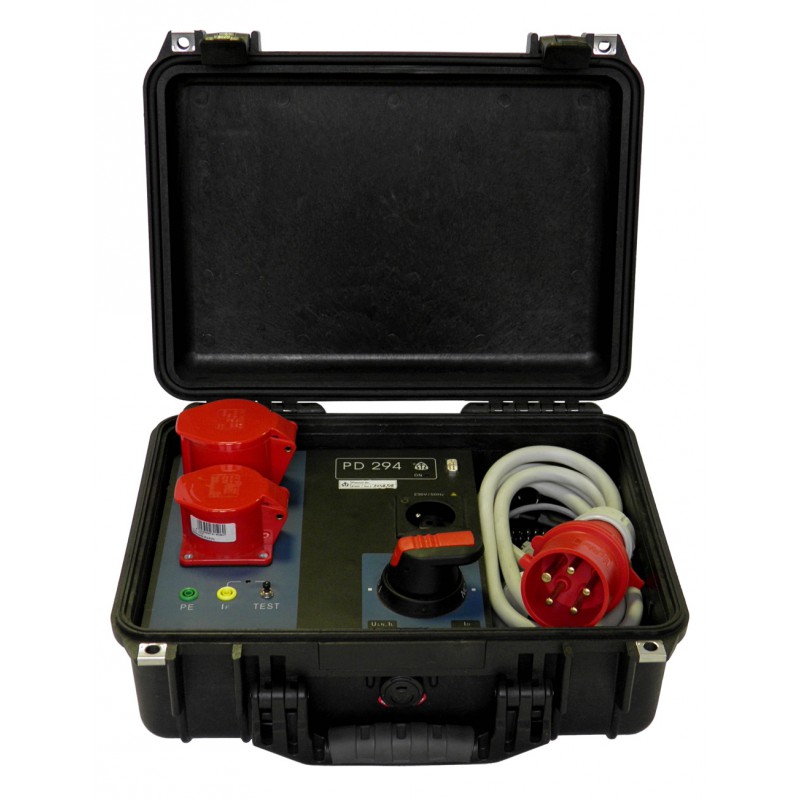

Prístroj pre revíziu trojfázových elektrických spotrebičov. Prístroj PD 294 je v odolnom uzatváratelnom plastovom kufríku. Je vybavený pevnou napájacou šnúrou s trojfázovou 5-kolíkovou vidlicou 32A. K prístroju PU 294 DELTA je pripojený pomocou káblu QD294. Dalej má pevný kábel s jednofázovou vidlicou pre pripojenie do meracej zásuvky PU 294 DELTA pri meraní izolačných odporov RISO, odporu ochrannéhovodiča RPE a náhradného unikajúceho prúdu ID. Jednofázová zásuvka je určená pre napájanie PU 294DELTA. Vidlice aj káble sú pri preprave uložené v úložnom priestore kufríku. Namerané hodnoty sa zobrazujú na displeji PU 294DELTA.


Dvojicou prístrojou PD 294 a PU 294 DELTA možno merať:
-prúd ochranným vodičom
-rozdielový prúd
-dotykový prúd
-fázové napatia jednotlivých fáz
-prúdy jednotlivých fáz odoberané meraným spotrebičom
-činný príkon P, zdanlivý príkon S a účiník cos fí meraného spotrebiča
-izolačné odpory
-odpor ochranného vodiča
-náhradný unikajúcí prúd
Technické parametre
-Sieťové napatie ULN: 190V až 255V ± (1%MH + 10D)
-Odoberaný fázový prúd IL: 0,5 až 24A ± (3%MH + 0,3A)
-Činný príkon P (1fázy): (200 až 6000) W ± (5%MH +100W)
-Zdanlivý príkon S (1fázy): (200 až 6000) VA ± (5%MH +100VA)
-Účinník cos fí: (0,50 až 1,00) ± 0,10
-Prúd ochranným vodičom IPE: (0 až 19,99) mA ± 0,40mA
-Rozdielový prúd IA: (0 až 19,99) mA ± 0,40mA
-Dotykový prúd IF: (0 až 3,999) mA ± 0,40mA
-Náhradný unikajúci prúd ID: podla PU294 DELTA
-Izolačný odpor RISO: 20Mohm / 500V
-Odpor ochranného vodiča RPE: podla PU294 DELTA
