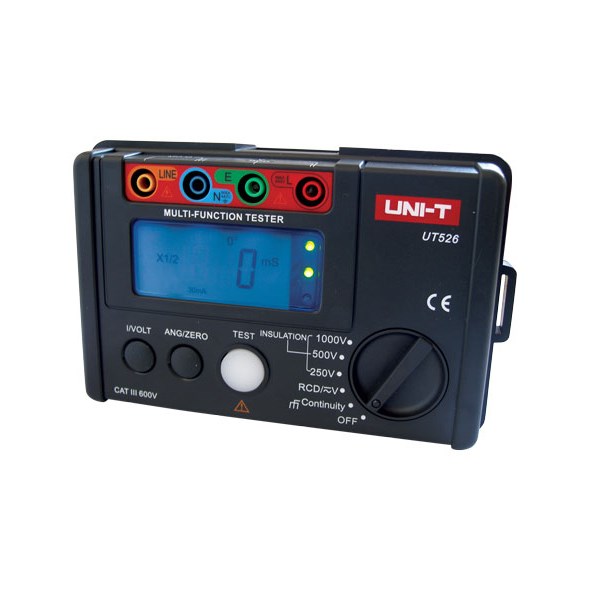

UNI-T UT526 - Tester prúdových chráničov, izolácie, prechodových odporov

UNI-T UT526 - Tester prúdových chráničov, izolácie, prechodových odporov

• vyhovuje norme EN 61557
• vhodný pre revíznych technikov
• kalibračný protokol je potrebné objednat samostatne
• umožňuje testovanie proudových chráničov
• meranie izolačného odporu
• meranie prechodového odporu
• neuveritelný pomer cena/výkon
• nepostradateľný pomocník každého revízneho technika

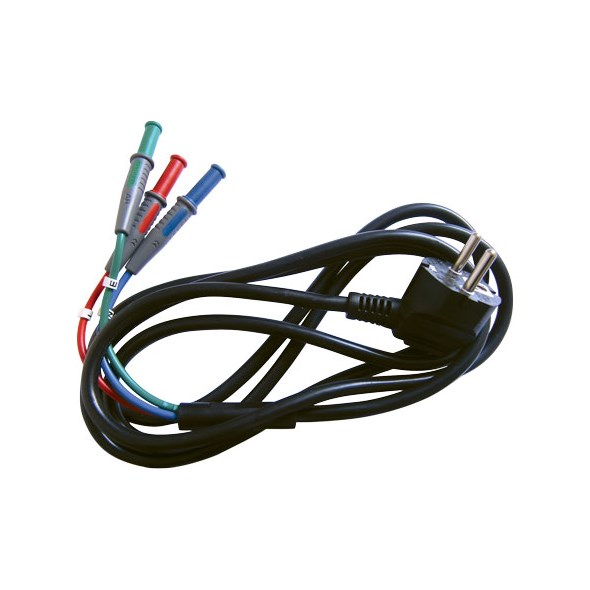

Vzhľadom k technologickej chybe výroby na strane výrobcu sú vodiče pri kábli na vykonanie testu prúdového chrániča prehodené. Teda červený vodič L je na zástrčke vpravo namiesto vľavo. Na funkciu nemá vplyv za predpokladu, že káble zapojíte do prístroja v prehodenom stave. Červený do zdierky N a modrý do zdierky L, zelený je uprostred.

ŠPECIFIKÁCIA:
Meranie prúdových chráničov:
Operačné napätie: 220V +/-10% / 45Hz ~ 65Hz
Testovací prúd: 10mA/30mA/100mA/300mA  0 ~ 10%
Čas vybavenia:
0ms - 2000ms, 1 n General (10mA) +/- (5% +2)
0ms - 500ms, 1 n General (300mA) +/- (5% +2)
0ms - 300ms, 1 n General (100mA, 300mA) +/- (5% +2)

Meranie izolačného odporu:
Testovacie napätie: 250V/500V/1000V + / - (10% +0)
Testovací prúd:
250V (R = 250kOhm), 1 mA + / - (10% +0)
500V (R = 500kOhm), 1 mA + / - (10% +0)
1000V (R = 1MOhm), 1 mA + / - (10% +0)
Skratový prúd: <2mA
250V: 0.05MOhm ~ 200MOhm + / - (5% +5)
500V: 0.05MOhm ~ 200MOhm + / - (5% +5)
1000V: 0.05MOhm ~ 200MOhm + / - (5% +5)

Meranie prechodového odporu:
Testovacie napätie: približne 5.0V
Testovací prúd: >200mA (R<2Ω)

Test vodivosti:
Rozsah testu vodivosti: 0.00Ohm ~ 2000Ohm +/- (2% +5)

Meranie napätia:
AC / DC Napätie: 0 ~ 440V +/- (2% +3)
Frekvencia: len referenčné

ŠPECIÁLNE FUNKCIE:
AC or DC Judgment: meranie napätia
Testovacie svetlo
Phase Switch (RCD): 0° and 180°
Indikácia slabej batérie

VŠEOBECNÉ CHARAKTERISTIKA:
Napájanie: 1.5V Batéria, 6 kusov
Rozmery LCD: 71 mm x 34 mm
Farba prístroja: Červená a Šedá
Hmotnosť prístroja: 380g
Rozmery prístroja: 160 x 100 x 71 mm

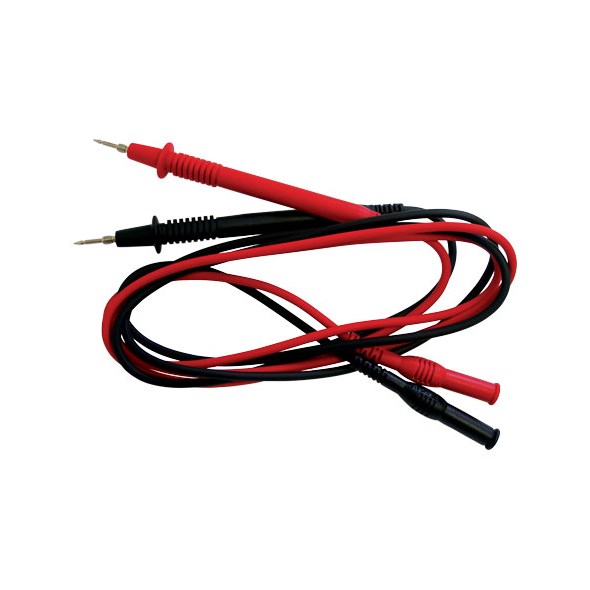

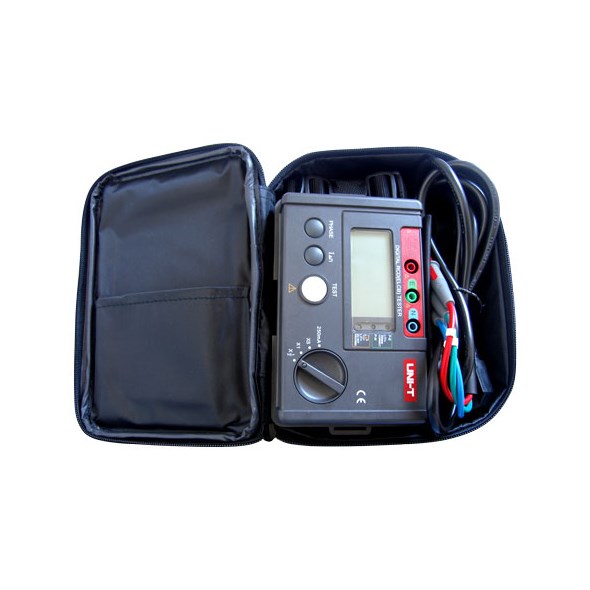

Príslušenstvo: Testovacie káble, Batérie, Anglický a Český manuál, Púzdro, krokosvorky
