ILLKO REVEXplus - Tester elektr. spotrebičov a elektr. náradia
Špičkový prístroj pre kontroly a revízie el. spotrebičov podľa STN 33 1600 ed. 2; v spojení s adaptérom WELDtest umožňuje kontroly a skúšky zariadení oblúkového zvárania podľa požiadaviek normy STN EN 60974-4 ed. 2.

Funkcie a vlastnosti prístroja:

Merania:
Izolačných odporov napätím 500 Vprechodových odporov prúdom> 200 mA, rozlišovaciu schopnosť 0,001 Ωunikajúcich prúdov metódami: náhradné, ochranným viodičom, rozdielovú; rozlišovacia schopnosť 0,001 mAprúdu ochranným vodičom vrátane jeho jednosmerné zložkydotykových prúdov, rozlišovaciu schopnosť 0,001 mAunikajúcich prúdov pomocou kliešťového prístroja - vhodné pre pevne pripojené aj trojfázové spotrebičerozdielového prúdu a prúdu ochranným vodičom u trojfázových spotrebičov s pohyblivým prívodom pomocou trojfázového adaptéračinného a zdanlivého príkonu / prúdu odoberaného spotrebičom / účinníkačinného a zdanlivého príkonu / prúdu / účinníku pomocou kliešťového transformátorasieťového napätia

Dalšie vlastnosti:

• striedavé veličiny sú merané metódou TRMS (skutočná efektívna hodnota) rad kontrolných a bezpečnostných funkcií:
• automatická kontrola pripojenia PE a prítomnosti napätia na PE
• aut. kontrola vysokého unikajúceho prúdu

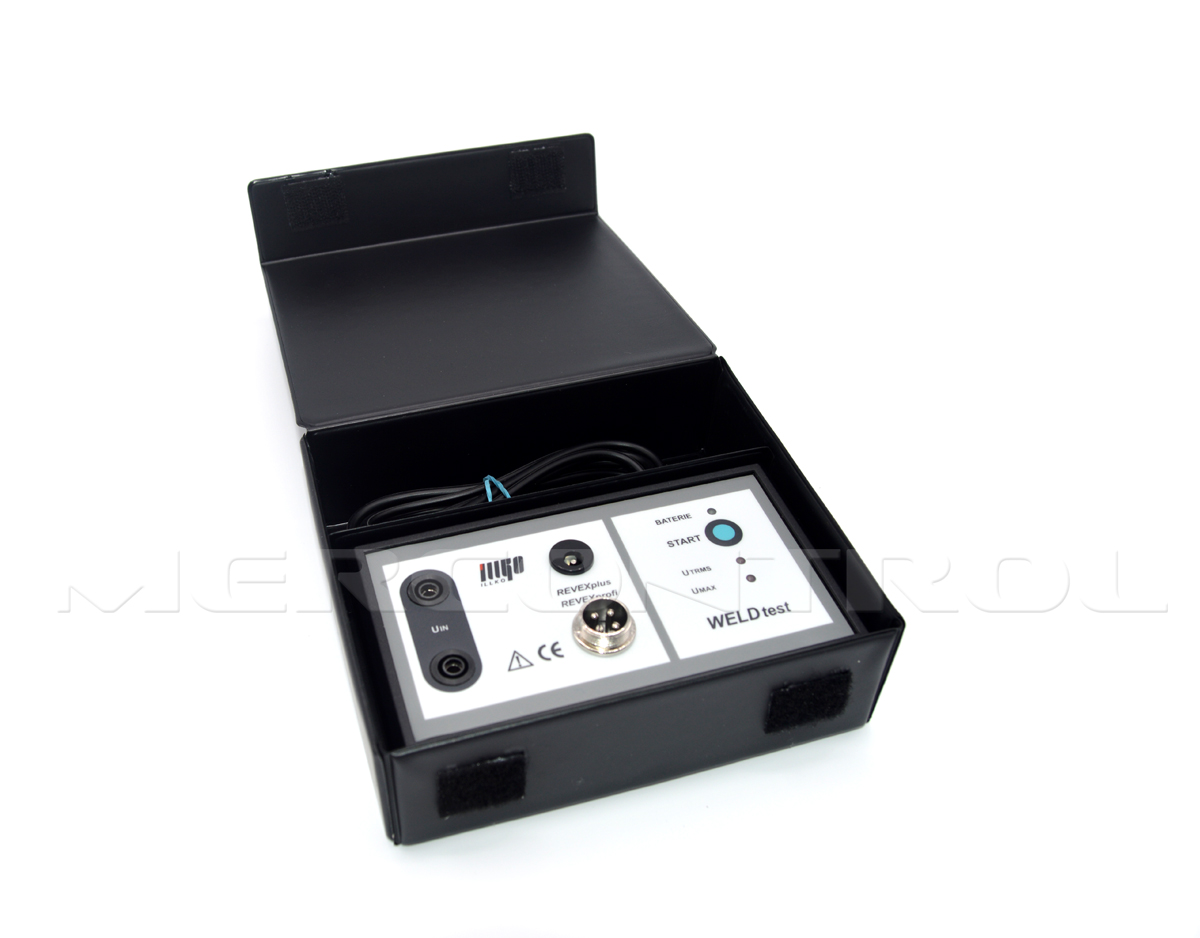

• kontroly a skúšky zariadení oblúkového zvárania v spojení s adaptérom WELDtest
• merania v zdravotníctve v spojení s doplnkom RM 2050.

Čo je to unikajúci prúd?
Unikajúci prúd tečie medzi vzájomne izolovanými časťami spotrebiče (napríklad medzi sieťovou a prístupnú častí).Veľkosť unikajúceho prúdu ovplyvňuje predovšetkým stav izolácie medzi vzájomne izolovanými časťami spotrebiča, ale aj kapacitné a indukčné väzby medzi týmito časťami.Meraním unikajúceho (dotykového) prúdu sa zisťuje, aký prúd by pretekal telom človeka dotýkajúceho sa prístupných (neživých) častí spotrebiče triedy II. Pri spotrebičoch triedy I by nameraný unikajúci prúd pretekal ľudským telom po prerušení ochranného vodiča.

Rozsah dodávky:

• Merací prístroj

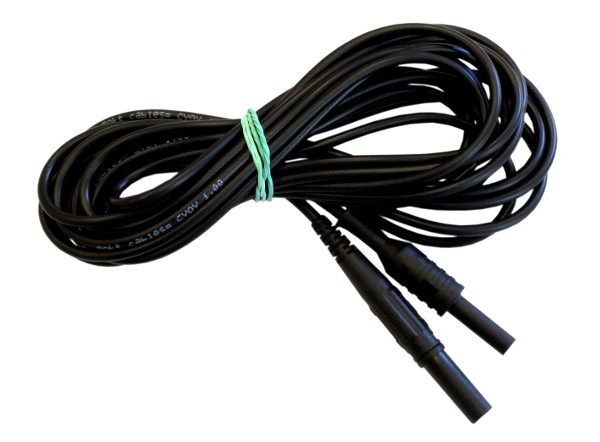

• vodič čierny banánik / banánik 2 m
• Merací hrot čierny
• CD s užívateľskou príručkou
• kalibračný list
• Návod na používanie

+ kalibračný list + doprava zdarma

Technické parametre:

prechodové odpory
Rozsah merania / rozlíšenie [Ω] 0,000 ÷ 0,999 / 0,001 1,00 ÷ 20,00 / 0,01Chyba merania ± (1% z MH + 5 D) * ± (1% z MH + 3 D) *Meracie napätie naprázdno 5 ÷ 12 V ACMerací prúd ≥ 180 mA (R <2 Ω)Kompenzácia odporu meracích vodičov ánoMeranie pri oboch polaritách prúde áno
izolačné odpory
Rozsah merania / rozlíšenie 0,000 ÷ 999,9 kOhm / 0,1 kOhm1,000 ÷ 3,999 MOhm / 0,001 MOhm4,00 ÷ 19,99 MOhm / 0,01 MOhm20,0 ÷ 100,0 MOhm / 0,1 MOhmChyba merania ± (2% z MH + 8 D) * do 19,99 MOhm± (4% z MH + 15 D) * nad 20,0 MOhmMenovité napätie / menovitý prúd 500 V DC / 1 mA
Náhradný unikajúci prúd
Rozsah merania / rozlíšenie [mA] 0,000 ÷ 3,999 / 0,001 4,00 ÷ 20,00 / 0,01Chyba merania ± (1% z MH + 8 D) * ± (1% z MH + 5 D) *Meracie napätie naprázdno 270 V ± 15% / 50 HzMax. merací prúd 3,5 mA
Prúd prechádzajúci ochranným vodičom
Rozsah merania / rozlíšenie [mA] 0,000 ÷ 1,499 / 0,001 1,50 ÷ 10,00 / 0,01Chyba merania ± (1% z MH + 5 D) *
rozdielový prúd
Rozsah merania / rozlíšenie [mA] 0,000 ÷ 0,999 / 0,001 1,00 ÷ 10,00 / 0,01Chyba merania ± (1% z MH + 5 D) *
Unikajúci prúd kliešťovým transformátorom alebo trojfázovým adaptérom
Rozsah merania / rozlíšenie 0,00 ÷ 20,0 mA / 0,01 mAChyba merania ± (3% z MH + 10 D) * (pozn. 1)
dotykový prúd
Technické parametre sú zhodné so zvolenou meracou metódou.
Príkon činný, zdanlivý
Rozsah merania / rozlíšenie 5 ÷ 3680 W, VA / 1 W, VAChyba merania ± (3% z MH + 2 D) *
účinník
Rozsah merania / rozlíšenie 0,00 ÷ 1,00 / 0,01Chyba merania ± (1% z MH + 2 D) *
Prúd prechádzajúci spotrebičom
Rozsah merania / rozlíšenie [A] 0,00 ÷ 16,00 / 0,01Chyba merania ± (2% z MH + 5 D) *
Prúd meraný kliešťovým transformátorom
Rozsah merania / rozlíšenie [A] 0,00 ÷ 4,99 / 0,01 5,0 ÷ 100,0 / 0,1Chyba merania ± (3% z MH + 4 D) * (pozn. 1)
Účinník meraný kliešťovým transformátorom
Rozsah merania / rozlíšenie 0,00 ÷ 1,00 / 0,01Chyba merania ± (1% z MH + 2 D) *
Príkon činný, zdanlivý meraný kliešťovým transformátorom
Rozsah merania / rozlíšenie 10 ÷ 9999 W, VA / 1 W, VAChyba merania ± (5% z MH + 5 D) *
napätie siete
Rozsah merania / rozlíšenie [V] 207,0 ÷ 253,0 / 0,1Chyba merania ± (1% z MH + 2 D) ** MH značí meranú hodnotu, D značí digit(1) Uvedené chyby merania platia bez započítania chyby merania použitého klieští. transformátora / trojfáza. adaptéra
všeobecne:
Napájanie 270 V ± 10% / 50 Hzdisplej LEDTrieda ochrany II (dvojitá izolácia)Prepäťová kategória II / 300 VStupeň znečistenia 2Krytie IP 40Rozmery 150 x 195 x 50 mmHmotnosť asi 1 kg

Voliteľné príslušenstvo:

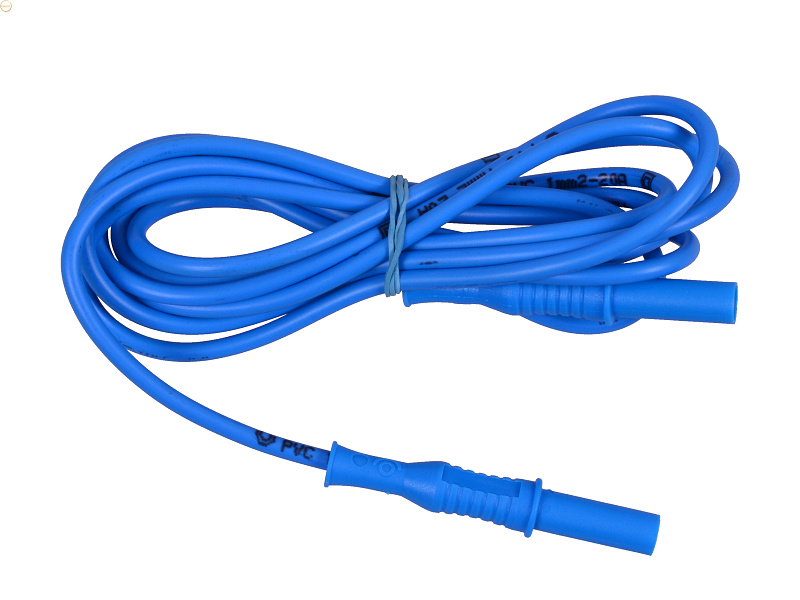

• P 2012 spojovací vodič bezpečnostné (banánik / banánik) modrýdĺžka 2 m
• P 3012 merací hrot bezpečnostné modrý
• P 4011 krokosvorka bezpečnostné čierna
• P 4012 krokosvorka bezpečnostné modrá
• P 2021 predlžovací šnúra bezpečnostné čierna, dĺžka 5 m

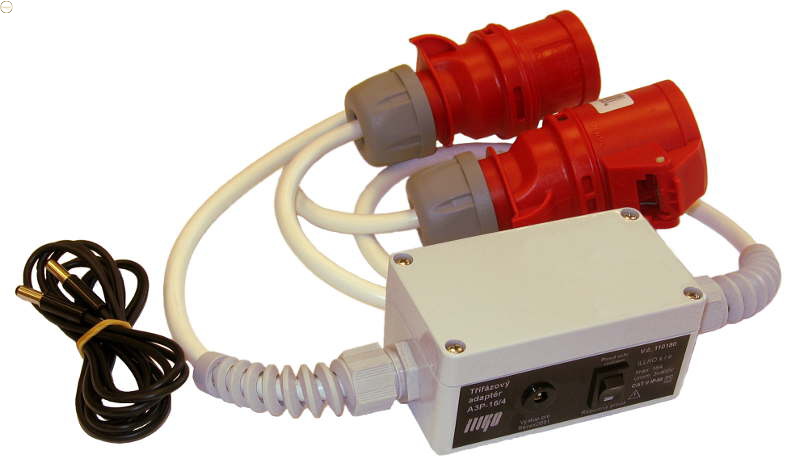

• P 8012 (A3P-16/4) trojfázový adaptér zásuvka / zástrčka štvorvodičový, 16 A
• P 8011 (A3P-16/5) trojfázový adaptér zásuvka / zástrčka päťvodičový, 16 A
• P 8014 (A3P-32/4) trojfázový adaptér zásuvka / zástrčka štvorvodičový, 32 A
• P 8013 (A3P-32/5) trojfázový adaptér zásuvka / zástrčka päťvodičový, 32 A
• P 8010 kliešťový merací transformátor

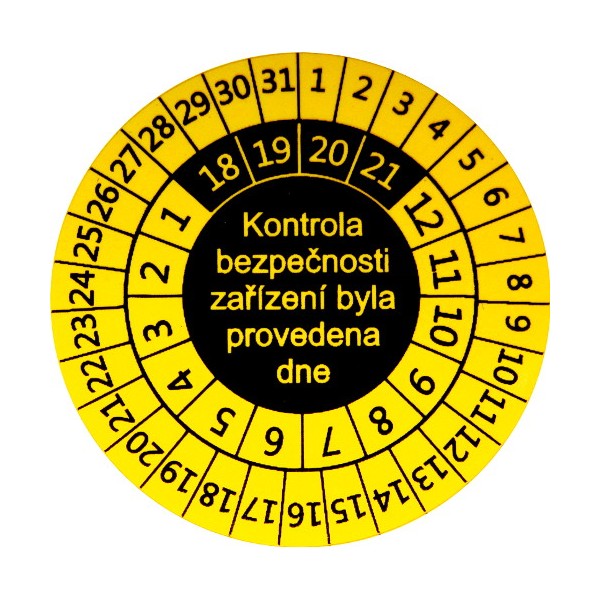

• P 9080 samolepiace štítky pre označenie budúcej kontroly spotrebiče
• P 6080 puzdro na prenášanie prístroje a vybraného príslušenstvo
• RM 2050 doplnok umožňujúci merania v zdravotníctve
