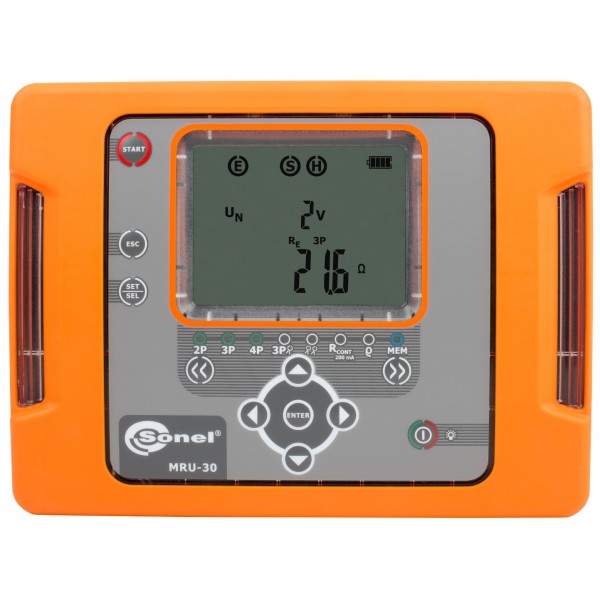

Sonel MRU-30
Zašlite nám dopyt alebo zavolajte, získate výhodnejšiu cenu !!!
doprava zdarma
skladom
Sonel MRU-30
Tester MRU-30 umožňuje merať:
- zemný odpor pomocnými sondami 3-pólovou aj 4-pólovou metódou
- zemný odpor kombinovanou metódou 3 sondy + 1 kliešte
- zemný odpor bez rozpojenia s využitím dvoch klieští
- rezistivitu pôdy Wennerovou metódou (4 sondy)
- kontinuitu ekvipotenciálnych spojov a ochranných vodičov (spĺňa požiadavky normy IEC 61557-4) s funkciou Auto-Zero, s meracím prúdom 200mA.
- zemný odpor aj za prítomnosti rušivých napätí v sieťach s frekvenciou 50 Hz a 60 Hz
- odpor pomocných elektród RH a RS: rozsah 0...19,9 kΩ
- rušivé napätia Un: rozsah 0-100 V/ 1V
Vlastnosti:
- indikácia stavu akumulátorov
- pamäť 990 meraní (10 bánk po 99 bunkách)
- kalibrácia meracích klieští
- automatické vypnutie AUTO-OFF po 5 minutách
- prenos dát do PC cez USB
- spĺňa požiadavky normy IEC 61010-1 a IEC 61557.
- krytie IP65
- CAT III 300V
- rozmery: 200 x 150 x 74 mm
Technické špecifikácie:
Meranie rušivých napätí Un (RMS)
| Rozsah | Rozlíšenie | Presnosť |
| 0...100 V | 1 V | ±(10% m.h. + 1 digit) |
Meranie spojitosti ekvipotenciálnych spojov a ochranných vodičov (Rcont)
| Rozsah | Rozlíšenie | Presnosť |
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.h. + 3 digity) |
| 10,0...99,9 Ω | 0,1 Ω | |
| 100...1999 Ω | 1 Ω |
• merací prúd (skrat): >200mA
• frekvencia meracieho prúdu: 125 Hz (pre siete s 50 Hz) a 150 Hz (pre siete s 60 Hz).
Meranie zemných odporov sondami 3-pólovou aj 4-pólovou metódou
| Rozsah | Rozlíšenie | Presnosť |
| 0,00...19,99 Ω | 0,01 Ω | ±(3% m.h. + 3 digity) |
| 20,0...199,9 Ω | 0,1 Ω | |
| 200,0...1999 Ω | 1 Ω | ±5% m.h. |
| 2000...9999 Ω | 1 Ω | ±8% m.h. |
• merací prúd (skrat): >20 mA,
• napätie na otvorených termináloch: voliteľné 25 V AC, alebo 50 V AC,
• frekvencia meracieho prúdu: 125 Hz (pre siete s 50 Hz) a 150 Hz (presiete s 60 Hz).
Meranie zemných odporov s využitím pomocných elektród a 1x meracích klieští (metóda 3p + kliešte)
| Rozsah | Rozlíšenie | Presnosť |
| 0,00...19,99 Ω | 0,01 Ω | ±(3% m.h. + 3 digity) |
| 20,0...199,9 Ω | 0,1 Ω | |
| 200...1999 Ω | 1 Ω | ±5% m.h. |
| 2000...9999 Ω | 1 Ω | ±8% m.h. |
• merací prúd (skrat): >20 mA,
• napätie na otvorených termináloch: voliteľné 25 V AC, alebo 50 V AC,
• frekvencia meracieho prúdu: 125 Hz (pre siete s 50 Hz) a 150 Hz (pre siete s 60 Hz).
Meranie odporov pomocných elektród RH a RS
| Rozsah | Rozlíšenie | Presnosť |
| 0...999 Ω | 1 Ω | ±(5% m.h.+ 8 digity) |
| 1,00k...9,99 kΩ | 0,01 kΩ | |
| 10,0k...19,9 kΩ | 0,1 kΩ |
Meranie zemných odporov s využitím dvoch meracích klieští
| Rozsah | Rozlíšenie | Presnosť |
| 0,00...19,99 Ω | 0,01 Ω | ±(10% m.h. + 8 digity) |
| 20,0...99,9 Ω | 0,1 Ω | ±(20% m.h. + 3 digity) |
• frekvencia meracieho prúdu: 125 Hz (pre siete s 50 Hz) a 150 Hz (pre siete s 60 Hz).
Meranie resistivity pôdy
Meracia metóda: Wenner, ρ=2πLRE
| Rozsah | Rozlíšenie | Presnosť |
| 0,00...9,99 Ωm | 0,01 Ωm | v závislosti od merania, presnosť RE s 4p metódou, ale nie menej ako ± 1 digit |
| 10,0...99,9 Ωm | 0,1 Ωm | |
| 100...999 Ωm | 1 Ωm | |
| 1,00...9,99 kΩm | 0,01 kΩm | |
| 10,0...99,9 kΩm | 0,1 kΩm | |
| 100...999 kΩm | 1 kΩm |
L – vzdialenosť medzi sondami: 1...50 m
Elektrická bezpečnosť:
- typ izolácie: dvojitá, v súlade s EN 61010-1 i IEC 61557,
- meracia kategória: CAT III 300V wg EN 61010-1,
- ochranná trieda podľa podľa EN 60529: IP 65,
Prevádzkové podmienky:
- pracovná teplota: -10...+55°C,
- skladovacia teplota: 20...+80°C,
- vlhkosť: 20...90%,
Ďalšie technické údaje:
- LCD displej: segmentový, podsvietený,
- rozmery: 200 x 150 x 74 mm.
Štandardné príslušenstvo (obsah balenia):
| Príslušenstvo | Kód |
|---|---|
| Testovací vodič s banánikom, 2,2 m, čierny | WAPRZ2X2BLBB |
| Uzemňovacia svorka | WAZACIMA1 |
| Testovací vodič na navijaku s banánikom, 25 m, červený | WAPRZ025REBBSZ |
| Testovací vodič na navijaku s banánikom, 50 m, žltý | WAPRZ050YEBBSZ |
| Krokosvorka K01 čierna (1kV, 20A) | WAKROBL20K01 |
| USB kábel | WAPRZUSB |
| Testovacia uzemňovacia sonda (tyč), 0,3 m - 2ks | WASONG30 |
| Testovací vodič s banánikom, 1,2 m, červený | WAPRZ1X2REBB |
| Merací hrot (1kV) červený | WASONREOGB1 |
| Napájací adaptér Z7 | WAZASZ7 |
| Prenosná brašňa M9 + brašňa L10 |
WAPRZ025REBBSZ |
Kalibračný certifikát, Operačný manuál, CD so softvérom Sonel a ovládačmi, akumulátor.
